Настройка ADSL модема D-Link DSL-2600 U/BRU/C.
ADSL модем D-Link DSL-2600 – это фактически «середнячок» между
простым однопортовым DSL-2500и более
продвинутой моделью – DSL-2640. Надо заметить
что это фактически наилучшее решение по цене/качеству и производительности для
среднестатистичекого пользователя ввиду наличия Wi-Fi.
В большинстве случаев дома стоит один стационарный компьютер для которого
хватит и одного LAN-разъёма, а те что приносят
с собой друзья и гости – это в основном ноутбуки и нетбуки с беспроводными
сетевыми модулями.
В качестве примера рассмотрим подключение к провайдеру Волгателеком.
На модеме по умолчанию активирован режим DHCP, поэтому достаточно включить питание
модема и подключить модем к сетевой карте компьютера (в настройках сетевой
платы должен стоятавтоматический
режим получения IP-адреса). Запускаем браузер – лучше всего для
настройки использовать Internet Explorer – и набираем адрес http://192.168.1.1, логин и пароль для доступа в веб-интерфейс
стандартные для D-Link’a – admin / admin. По
умолчанию, Вы сразу попадёт на вкладку Device Info. Для
настройки Интернет-подключения переходим на вкладку Advanced
Setup, раздел WAN.
В поля VPI и VCI указываем параметры канала, в случае Волгателеком эти значения 0 и 33соответственно. Service
Category ставим UBR. Если у Вас очень длинная или старая линия, то для
повышения качества связи, я бы советовал активировать QoS,
поставим галочку в поле Enable Quality of Service.
Нажимаем кнопку Next.
На этом шаге Вам необходимо определиться в каком режиме Вы
будете подключаться к сети провайдера. В
случае подключения в режиме прозрачного моста (bridge) выбираем
пункт Bridging.Encapsulation mode – LLC. Нажимаем Next и в следующем окне – Save.
Если же Вы планируете подключать к модему несколько компьютеров, то оптимальнее
использовать режим маршрутизатора – выбираем пункт PPP
over Ethernet (PPPoE) и
нажимаем Next.

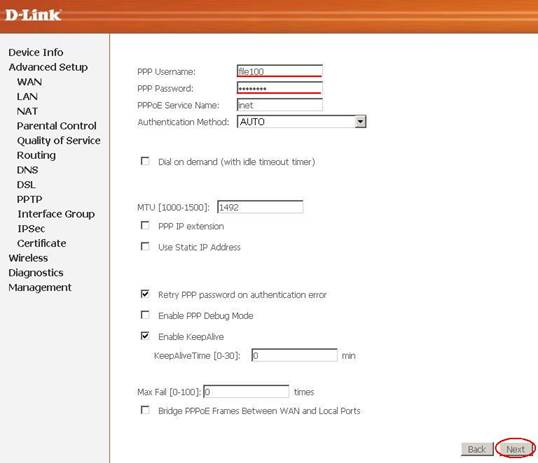

На этом шаге Вам необходимо настроить параметры аутентификации.
В поля PPP Username и PPP Password вводим соответственно логин и пароль на доступ в Интернет. Проверяем стоит
ли галочкаEnable
KeepAlive. Остальные параметры оставляем по-умолчанию. Нажимаем Next.

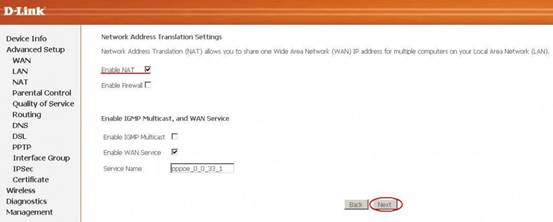

В этом окне ставим галочку Enable NAT и убираем галочку, если установлена, Enable
Firewall. Проверяем активирован ли WAN
Service и
нажимаем Next. На этом
настройка подключения завершена и в следующем окне остаётся нажать лишь кнопку Save.
Теперь проверим и откорректируем, если нужно, настройки

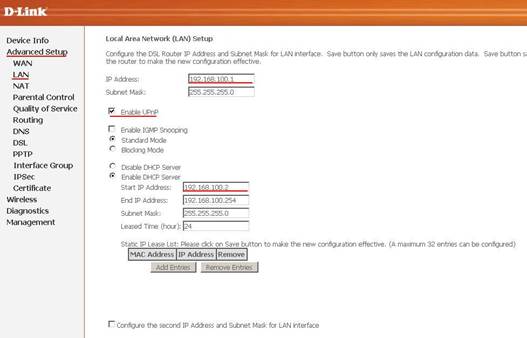

локальной сети – переходим в раздел LAN.
На этой вкладке Вы можете сменить IP-адрес модема и,
соответственно, всю присоединённую подсеть, отключить при необходимости DHCP-сервер и активировать UPnP.
В принципе можно всё оставить по умолчанию – для непродвинутого пользователя
это будет наиболее оптимальный вариант. Если Вы планируете активно пользоваться
файлообменными сетями, то я бы советовал активировать UPnPпоставить
соответствующую галочку. Нажимаем Save.

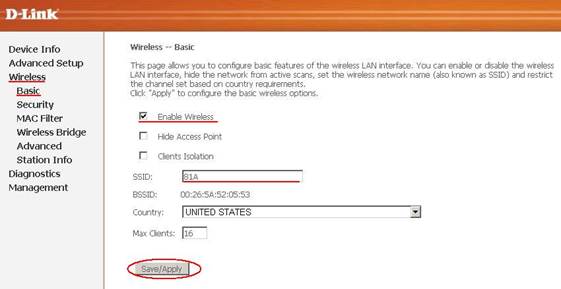

Проверим настройки беспроводной сети. Переходим в раздел Wireless,
вкладка Basic.
Проверяем стоит ли галочка Enable Wireless. SSID меняем с заводского на любой другой – это
необходимо для того, чтобы вы сами могли идентифицировать свою беспроводную
сеть из других доступных. Нажимаем кнопку Save.

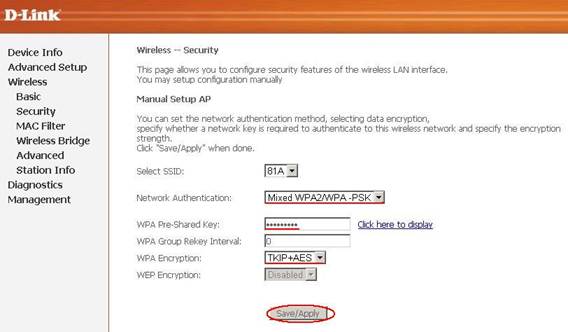

Переходим на вкладку Security.
Сделаем
нашу беспроводную сеть безопасной. В поле Network Authentication выбираем WPA2/WPA-PSK. Ниже в поле WPA
Pre-Shared Key вводим
ключ доступа к беспроводной сети, а в поле WPA Encryption ставим значение TKIP+AES.
Нажимаем кнопку Save. Беспроводная
сеть настроена.
Если
Вам необходимо пробросить порт под какой-либо сервис – переходим на вкладку NAT,
подразделVirtual
Server.
Теперь ставим переключатель в положение Custom
Server и пишем
название нужного сервиса либо произвольное название, в поле Server
IP Address прописываем
адрес компьютера для которого пробрасываем порт. Теперь ниже в таблице
указываем в колонках External Port Start и External Port End номер нужного порта. затем
повторяем то же самое в колонках Internal Port Start и Internal Port End. В
колонке Protocol указываем протокол TCP, UDP или TCP and UDP.
Нажимаем кнопкуSave/Apply .

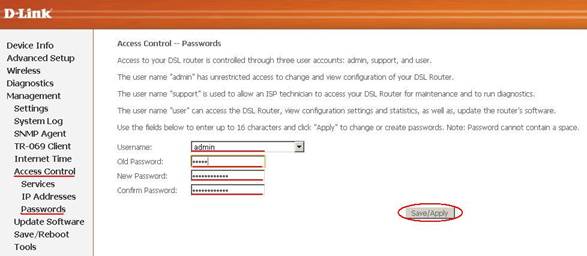

Теперь в качестве завершающего шага сменим
пароль на доступ в веб-интефейс модема
для предотвращения несанкционированного доступа. Переходим в раздел Management,
вкладка Access Control,
раздел Passwords.
Выбираем в выпадающем списке имя пользователя admin.В
поле Old Password вводим старый
пароль(по-умолчанию admin) а в поле New
Password вводим новый
пароль и повторяем
его в поле Confim Password.
Нажимаем Save.

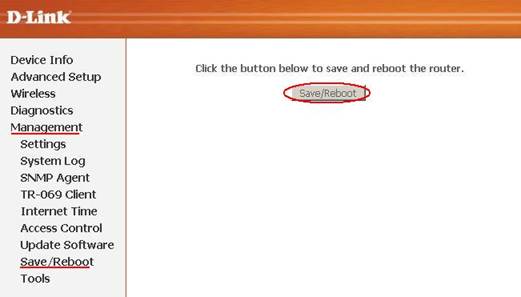

Сохраним настройки модема и перезагрузим его с новыми
параметрами. Для этого в разделеManagement переходим на вкладку Save/Reboot.
|
